全文速覽

廢舊鋰離子電池中的石墨負極因長期循環產生大量結構缺陷，其再生機制長期未被充分理解。本研究通過多尺度表征首次識別出碳空位和準sp3拓?fù)淙毕菔鞘У闹鲗?dǎo)缺陷，并據此設計了CoCl?熔鹽輔助閃速焦耳熱處理的電熱耦合再生策略。在電熱協同作用下，鈷物種選擇性遷移至缺陷位點，通過電荷重分布降低拓?fù)渲貥?gòu)能壘，將準sp3碳快速轉化為有序sp2石墨晶格，同時去除殘余界面層和雜質、釋放晶格應力，并實現鈷的高效回收。再生石墨（RG）在1?A?g?1下循環1000次后容量保持257?mAh?g?1，優于商業石墨。經濟環境分析表明，與傳統再生相比，該路線成本降低77%以上，溫室氣體排放減少83%。該工作建立了缺陷靶向拓?fù)湫迯?fù)的化學原理，為廢舊石墨的高值化升級提供了新策略。

背景介紹

隨著鋰離子電池退役量激增，負極石墨的回收利用迫在眉睫。然而，目前廢舊石墨大多被降級為低價值碳產品，主要原因在于人們對其失效機制認識不足——僅歸因于界面殘留、石墨化度下降或表面污染，而忽略了原子尺度的缺陷化學。事實上，長期循環會在石墨晶格中引入碳空位和準sp3拓?fù)浠?，破壞π共軛網絡，影響鋰存儲。傳統再生方法（酸洗、高溫退火、催化石墨化）多為整體修復而非缺陷靶向干預，效果有限。本文提出，石墨升級回收應重新定義為缺陷靶向拓?fù)湫迯?fù)而非簡單石墨化。利用過渡金屬與缺陷碳的強相互作用，結合熔鹽環境促進傳質，再輔以閃速焦耳加熱的超快電熱刺激，有望實現缺陷位點的選擇性重構?；诖?，作者開發了CoCl?輔助的電熱耦合再生技術，并在原子尺度揭示了其修復機制。

本文亮點

（1）精準識別失效缺陷：通過AC?TEM、EPR和EELS首次明確廢舊石墨中的主導缺陷為碳空位和準sp3拓?fù)浠?，為靶向修?fù)提供了化學依據。

（2）電熱耦合催化修復：在CoCl?熔鹽中實施快速焦耳加熱，原位TEM直接觀察到Co納米顆粒選擇性遷移至缺陷位點，DFT表明電熱協同使Co吸附能增至?2.37?eV，重構能壘從2.31降至1.21?eV。

（3）快速結構重構：再生石墨的sp2/(sp2+sp3)比率從39.6%升至87.7%，I?/I?從0.632降至0.140，電導率提高近10倍，雜質去除率>99%。

（4）卓越電化學性能：RG在0.1?A?g?1下容量388?mAh?g?1，1?A?g?1下1000圈后保持257?mAh?g?1，優于商業石墨。全電池200圈保持90.3%。

（5）經濟環境雙贏：與人工石墨相比，成本降低79%、能耗降低98.8%、溫室氣體排放減少89.7%；Co回收率86.7%，利潤達7.26?$?kg?1。

 圖文解析

圖1：失效特征分析與再生機制示意圖

(a) 缺陷靶向再生機制示意圖；(b) SG的HRTEM圖像；(c) SG的AC-TEM圖像；(d) SG中碳空位和準sp3-C的AC-TEM圖像；(e) RG的HRTEM圖像；(f) RG的AC-TEM圖像；(g) RG中sp2-C區域的AC-TEM圖像；(h) XPS全譜；(i) EPR譜圖；(j) SG和RG的EELS譜圖。

圖1b顯示SG表面覆蓋不均勻SEI；AC-TEM（圖1c-d）清晰觀察到碳空位（紅色圓圈）及相鄰的五元環畸變，表明準sp3拓?fù)淙毕莸拇嬖?。RG（圖1e-g）呈現規整六方晶格，無明顯缺陷。EPR（圖1i）中SG在g≈2.006處的強信號（碳空位未成對電子）在RG中幾乎消失；EELS（圖1j）中RG的π*峰顯著增強，表明sp2晶格恢復。

圖2： 再生過程中的相與結構演變

(a) XRD譜圖局部放大；(b) SG、CRG和RG的ε??應變分析圖；(c) 拉曼光譜；(d) 電導率；(e) TGA曲線；(f) C 1s高分辨XPS；(g) O 1s高分辨XPS；(h) SG的F 1s XPS；(i) RG的C 1s XPS深度刻蝕結果；(j) sp2/(sp2+sp3)比率；(k) BET比表面積；CG:商業石墨；CRG:高溫煅燒再生石墨；FG:僅閃速熱處理石墨。

XRD（圖2a）顯示RG的(002)峰更尖銳且輕微左移，表明晶格應力釋放；GPA（圖2b）量化了應力減小。拉曼I?/I?值：SG 0.632 → FG 0.323 → CRG 0.230 → RG 0.140，證明缺陷大幅修復。電導率從23 S?cm?1升至225 S?cm?1。TGA顯示RG殘留僅0.09?wt.%，雜質去除徹底。XPS中RG的sp2碳占比達87.7%（圖2j），O/F信號基本消失。BET比表面積適度增加，有利于鋰離子傳輸。

圖3：原位加熱TEM動態演化過程

不同溫度下SG上Co納米顆粒的TEM圖像：(a) 25?℃, (b) 250?℃, (c) 500?℃, (d) 700?℃, (e) 750?℃, (f) 780?℃；(g) 標記顆粒的遷移軌跡；(h-i) 處理前的HAADF圖像及EDS；(j-k) 處理后的HAADF圖像及EDS。

初始CoCl?均勻分散；250?℃開始成核；500?℃形成約10?nm的Co金屬顆粒；700–780?℃時顆粒發生定向遷移（圖3g軌跡），優先向缺陷區域移動而非團聚。處理后（圖3j-k）Co分布與缺陷位置吻合，EDS確認Co的存在與后續可去除性。該動態觀察直接證明了Co的缺陷靶向遷移行為。

圖4：再生過程的理論驗證

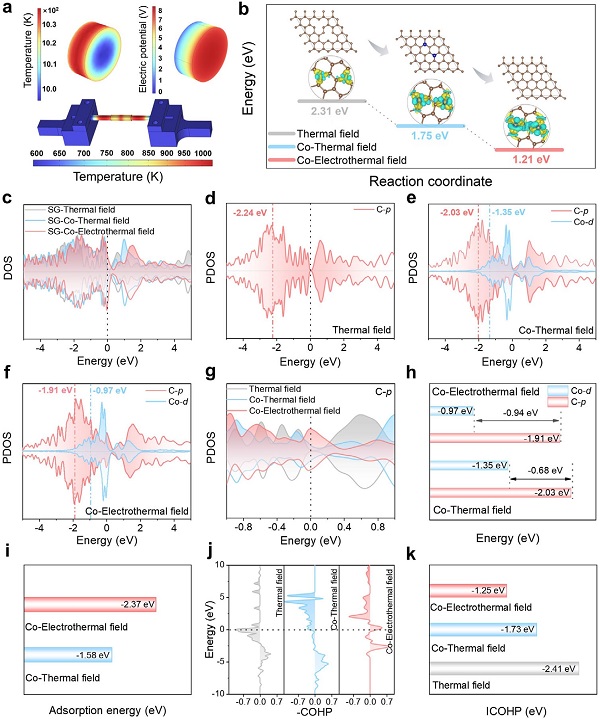

(a) 閃速焦耳熱有限元模擬；(b) 反應能壘圖及電荷密度差；(c) DOS譜圖；(d–f) C-p和Co-d的PDOS；(g) C-p PDOS放大圖；(h) 能帶中心之間的能隙值；(i) Co在缺陷位點的吸附能；(j–k) 準sp3-C中C–C鍵的–COHP和ICOHP分析。

COMSOL模擬（圖4a）顯示電熱耦合形成非均勻溫度/電場分布。DFT（圖4b）表明：熱場下修復能壘2.31?eV，引入Co后降至1.75?eV，電熱耦合進一步降至1.21?eV。電荷密度差顯示電熱耦合下Co→C電子轉移增強。DOS（圖4c-h）顯示Co引入和電熱耦合使C-p和Co-d帶中心上移，增強電子活性。COHP（圖4j-k）表明電熱耦合使C–C鍵反鍵態占據，鍵級降低，有利于拓?fù)渲貥?gòu)。

圖5：再生石墨的電化學性能與動力學

(a) 0.1?A?g?1下的循環性能；(b) 1?A?g?1下的長循環性能；(c) 穩定后的充放電曲線；(d) 倍率性能；(e) 不同倍率下Stage?I容量的保持率；(f) 0.1?mV?s?1下的CV曲線；(g) 峰電流與掃速平方根的關系；(h) 不同掃速下擴散控制容量的占比；(i) Nyquist圖；(j) 放電過程中原位EIS的電荷轉移電阻變化；(k) RG||LiFePO?全電池循環性能。

RG在0.1?A?g?1下穩定容量388?mAh?g?1，1?A?g?1下1000圈后保持257?mAh?g?1，優于CG（199?mAh?g?1）。倍率性能（圖5d）顯示RG在各電流密度下均最高，且恢復性好。Stage?I容量保持率分析（圖5e）表明RG在高倍率下深層嵌鋰損失最小。CV中RG的氧化還原峰更尖銳、極化更低；Ip?–?v1/2斜率最大，表明反應動力學快。擴散控制容量占比RG始終最高。EIS中RG的Rct最小，原位EIS顯示RG在深度放電時Rct穩定（SG急劇上升）。全電池（圖5k）200圈容量保持90.3%。

圖6：經濟與環境評估

(a) 再生過程的物料流分析。(b) 能耗。(c) 水耗。(d) 溫室氣體排放。(e) 各項指標對比。(f) 三種石墨的綜合對比。(g) 不同再生技術的綜合對比。

與人工石墨（AG）相比，本路線（RG）成本降低79.0%，能耗降低98.8%，水耗降低94.5%，GHG排放降低89.7%。即使與傳統高溫再生（HRG）相比，各項指標仍降低59–84%。Co回收率86.7%，利潤7.26?/kg，遠高于AG（虧損）和HRG（2.13?/kg，遠高于AG（虧損）和HRG（2.13?/kg）。敏感性分析顯示利潤穩定在5.42?$/kg以上，經濟競爭力強。

總結與展望

本研究通過多尺度表征揭示了廢舊石墨失效的原子級缺陷本質——碳空位和準sp3拓?fù)浠?，并?jù)此設計了一種電熱耦合的缺陷靶向拓?fù)湫迯?fù)策略。利用CoCl?熔鹽和閃速焦耳加熱，Co物種選擇性遷移至缺陷位點，在電熱協同下降低重構能壘，將準sp3碳快速轉化為有序sp2石墨晶格，同時去除雜質、釋放應力。再生石墨的電化學性能超越商業石墨，且經濟環境效益顯著。該工作不僅為石墨負極的升級回收提供了新路徑，更建立了一種缺陷導向拓?fù)渲貥?gòu)的化學原理，可拓展至其他復雜碳材料體系（如硬碳、生物質碳）的高值化利用。
